Stoffschieber
Weichdichtender, molchbarer Stoffschieber zum Absperren und Regeln flüssiger Medien, deren Feststoffanteil zwischen 5 % und 12 % liegt.
Allgemeine Hinweise:
- Integrierte Flanschdichtungen
- Einseitig abflanschbar, beidseitig dichtend
- Problemloses Nachstellen und Wechseln der Stopfbuchse und Packung
- Wartungsarm
- Demontierbar, sortenreines Recycling gegeben
- Berührungsschutz nach EG-Maschinen-Richtlinien
- Handrad, Kettenrad, Winkelgetriebe, Pneumatik- oder Elektroantrieb

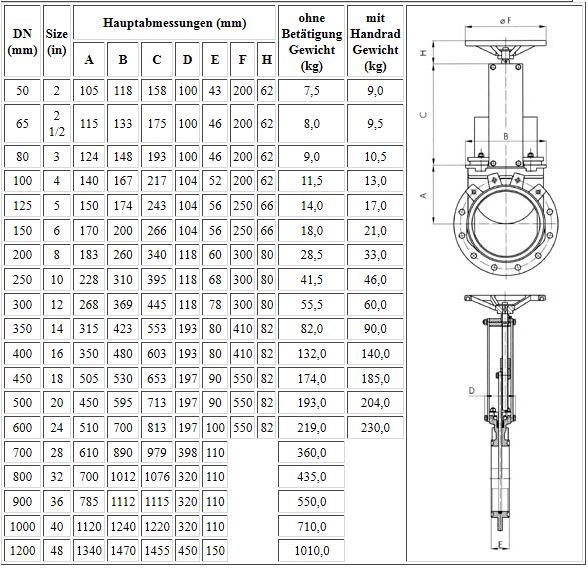

| Technische Merkmale | |||
|---|---|---|---|
| Nennweiten: | DN 50 - DN 1400 größere Nennweiten auf Anfrage |
Dichtheitsprüfung: | DIN 3230, T3, BN (Leckrate 1) |
| Baulänge: | EN 558, Reihe 20 (DIN 3202-K) ISO 5752 short ab DN 350 Werksnorm |
Temperaturbereich: | 0°C bis +70°C in Abhängigkeit von Druck, Medium und Werkstoff |
| Form der Gegen- flanschdichtflächen: |
DIN 2632/2642 | Antriebe: | Handrad, Kettenrad, doppelt- und einfachwirkender Pneumatikantrieb, Elektroantrieb, Hebel |
| Kennzeichnung: | DIN EN 19 | Zul. Betriebsdruck: | DN 50 - DN 250: 10 bar DN 300 - DN 400: 6 bar DN 450: 5 bar DN 500 - DN 600: 4 bar DN 700 - DN 1000: 2 bar DN 1200 - DN 1400: 1 bar |
| EINSATZGEBIETE, z.B.: Wasser- und Abwassertechnik / Lebensmittel- und Getränkeindustrie / Chemische Anlagen |
|||
Wir empfehlen ab DN 400 den Einsatz von Winkelgetrieben. Technische Änderungen vorbehalten.
