Doppelflanschklappen
Abb.: TS Version (durchgehende Welle)
Allgemeine Hinweise:
- Absperrklappe in Doppelflanschausführung
- Isolierbauhöhe gemäß Ablagenverordnung
- Einbaulage beliebig
- Mehrfache Wellenlagerung
- Wartungsfrei
- Bei max. Druck wird ab DN 200 eine durchgehende Welle (TS-Version) geliefert.
- Einseitig abflanschbar
Einsatzgebiete, z.B.:
- Offshore
- Wasser- und Abwassertechnik
- Schiffbau
- Schwerindustrie
| Technische Merkmale | |||
|---|---|---|---|
| Nennweiten: | DN 20 -DN 600 (DN 20 nur PN 10/16) |
Dichtheitsprüfung: | DIN 3230 T3 BO, BN (Leckrate 1) ISO 5208, Kategorie 3 API 598 Tabelle 5 ANSI B 16-104, Class VI |
| Baulänge: | EN 558 Reihe 20 (DIN 3202 T3 K1) ISO 5752 Reihe 20 API 609 Tabelle 1 BS 5155 Reihe 4 NF E 29-305.1 |
Gebrauchsnorm: | EN 593 (DIN 3354) |
| Flanschanschluss- mass: |
DIN 2501 PN 6/10/16 ANSI B 16.5, Class 150 MSS SP44 Class 150 AWWA C 207 AS 2129 Tabelle D und E BS 10 Tabelle D und E JIS B 2211-5 K JIS B 2212-10 K |
Temperaturbereich: | -20°C bis +160°C in Abhängigkeit von Druck, Medium und Werkstoff |
| Form der Gegen- flanschdichtflächen: |
DIN 2526 Form A-E, ANSI RF |

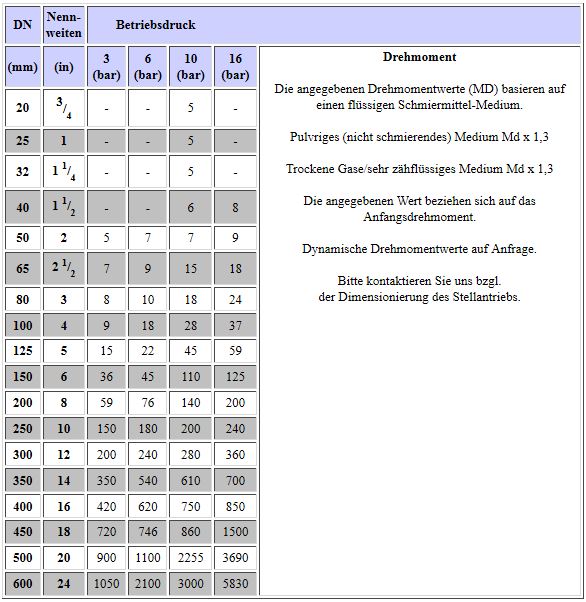

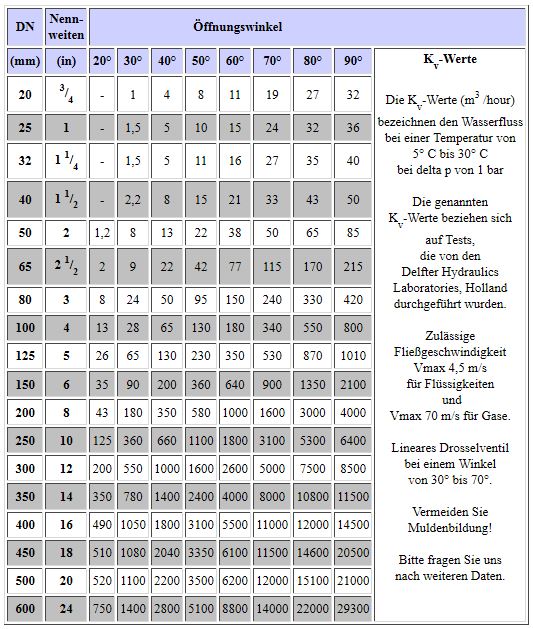

Zul. Betriebsdruck: | max. p 16 bar |
| Kopfflansch: | für EN ISO 5211 NF E 29-402 |
Zul. Differenzdruck: | max. delta p 16 bar |
