Jet Belader Quadro Typ JBM 220

Anwendungsgebiete
Der Jet-Belader TYP JBM 220 QUADRO ist ausschließlich zum Beladen von Silofahrzeugen und Containern mit trockenen, rieselfähigen Schüttgütern bestimmt. Der Einsatzbereich umfasst die Bergbau-, Chemische-, Pharmazeutische-Industrie auch im Ex-Bereich.

Funktionsweise
Der Belader Aufsatzkonus kann mittels elektrischer Steuerung auf die geöffnete Silofahrzeug-Domöffnung abgesenkt werden. Nach Ausfahren des Verschlusskegels wird der Windenmotor elektrisch abgeschalten.
Mit der Beladung kann begonnen werden. Eine Überfüllung der Silozelle wird über den Füllstandsmelder verhindert. Nach Beladungsende wird der Beladerauslauf vor seinem Abheben von der Domöffnung mit dem Verschlusskegel verschlossen. Ein Materialnachrieseln und Eindringen von Feuchtigkeit wird verhindert.

Material/Ausführung
Kompakte Ausführung, durch integrierten Windenmotor mit werkseitig eingestellten Hubendschaltern, auf Klemme geführtem Schlaffseilschalter und dem Füllmelder, ermöglicht kurze Montagezeiten, größtmögliche Platzierbarkeit und hohe Betriebssicherheit. Quadratische Innenbecher, die über zwei starke Haltegurte auf Abstand gehalten werden, schützen den Faltenbalg gegen mechanische Beanspruchung und zentrieren den Schüttgutstrom. Die außerhalb des Schüttgutstromes, zwischen Faltenbalg und Innenbechern angeordneten Hubseile stabilisieren die Innenbecher und gewährleisten eine große Flexibilität des Beladerrüssels.
Der gummibeschichtete Aufsatzkonus und der Außenfaltenbalg garantieren hohe Sicherheit bei der Staubrückführung zum Beladerfilter (Option). Ein nach verschleißtechnischen Gesichtspunkten gefertigter Verschlusskegel verschließt den Aufsatzkonus und verhindert ein Schüttgut-Nachrieseln sowie Eindringen von Feuchtigkeit und Fremdkörpern ind den Jet-Belader. Desweiteren schützt ein Füllstandsmelder vor Verschleiß. Ausführung in Stahl- oder Edelstahl, Lackierung Hammerschlag Silbergrau oder andere Lackierungen zur Auswahl. Varianten mit eigensicheren Füllstandsmeldern, geerdeten Faltenbälgen, Edelstahl-Innenbechern sowie Ex-Motoren sind aus dem vielseitigen Lieferprogramm möglich.

Die Füllstandsmelder
Je nach physikalischen Eigenschaften des Schüttgutes kommen unterschiedliche Füllstandsmelder zum Einsatz.
- Drehflügel-Melder für staubförmige und körnige Schüttgüter bis 0,5 kg/dm³
- Kapazitive-Sonde für staubförmige Schüttgüter mit großer Dichte, die sich kapazitiv messen lassen.
Einsatzbereich bis 130° C und Ex-Zone 10.
- Vibrations-Sonde - leichteste bis staubförmige oder körnige Schüttgüter können erfasst werden.
Ebenso Schüttgut-Temperaturen bis 130° C oder Stäube im Ex-gefährdeten Bereich der Zone 10 in eigensicherer Ausführung.

Technische Daten
Nennweite: 220 mm
Für Silodome von 380 - 500 mm

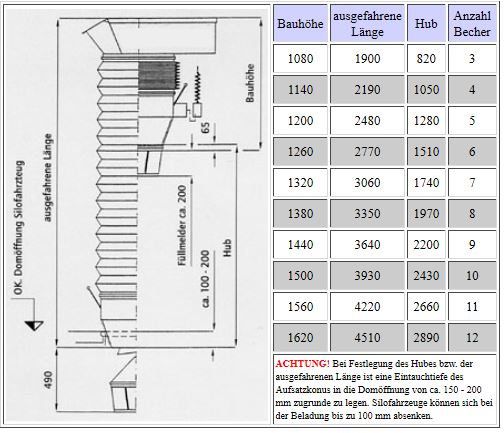

Bauhöhe: siehe Tabelle
Teleskopierlänge: siehe Tabelle
Hubmotor: 1,1 kW
Anschluss-Spannung: 400, 500 oder 690 Volt
Füllstandsmelder-System: 10-55 V/DC, 20-330V/AC oder Eigensicher für Zone Ex 10

Vorteile
- Robust und verschleißarm
- Hohe Betriebssicherheit
- Wartungsfreundlich
- Exakt geführter Materialstrom
- Verschleißgeschützte, außerhalb des Außenfaltenbalges angeordnete Hubseile
- Einfache Montage durch die kompakte Bauform
- Variables Füllmeldesystem
- Entstaubung bei Silobeladung mit Beladerfilter möglich
- Außenliegende Zugseile ermöglichen unkompliziertes Auswechseln des Faltenbalges
  und der Innenbecher
