Zellenradschleuse
zum problemlosen Dosieren von Schüttgütern aller Art aus Silos und Bunkern
Zellenradschleusen sind zum dosiertem Austragen von pulverförmigen Schüttgütern aus Silos und Behälter bestimmt. Robuste Gußgehäuse, je nach Anwendungsgebiet innen hartverchromt und geschliffen oder als schwere Schweißkonstruktion in Stahl und Edelstahl stehen zur Auswahl.
Zellenräder aus Stahl oder Edelstahl mit 8-10 teilweise schräg gestellten Zellen garantieren ruhigen Lauf und hohe Betriebssicherheit.
Als Antrieb stehen direkt über Kupplung oder über kettenuntersetzte, angeflanschte Getriebemotoren zur Verfügung.
Unterschiedliche Getriebedrehzahlen, variable Kettenuntersetzungen, handverstellbare Regelgetriebe oder frequenzgeregelte Motoren ermöglichen eine feine Abstufung der Austragsleistung.
3 verschieden Typen stehen zur Auswahl:

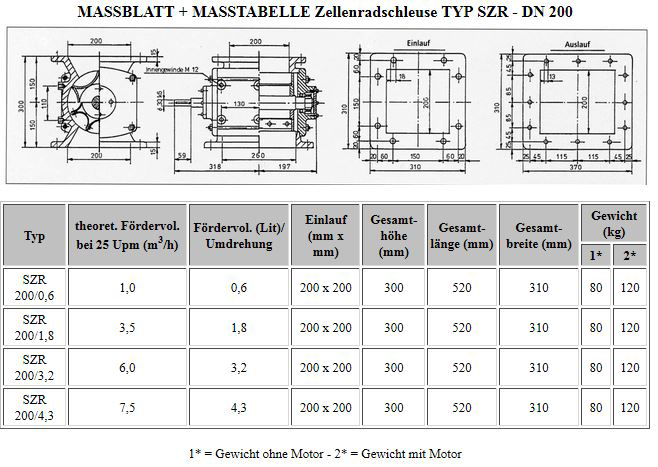

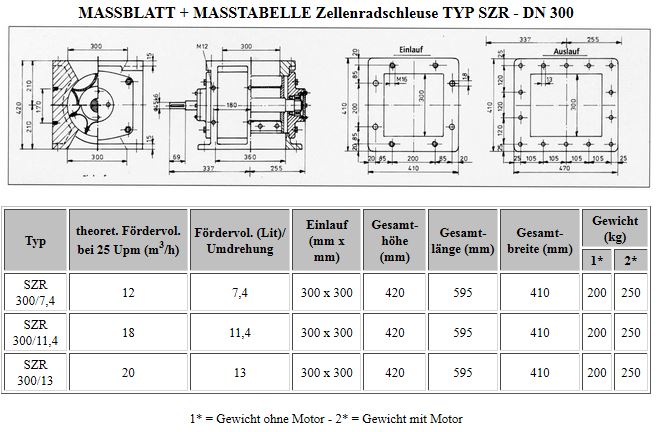

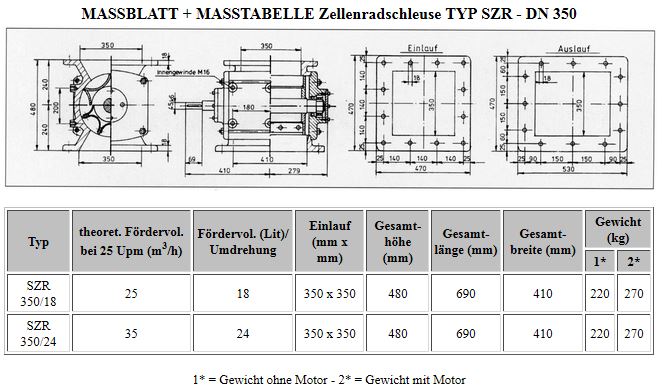

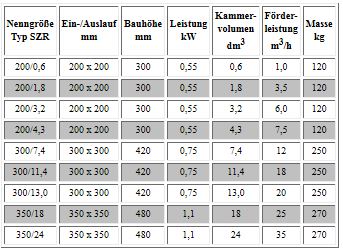

Zellenradschleusen des Typ SZR sind für Austragsmengen von 1– 35 m³/h geeignet.
Durch ihre Vulkulanleistenabdichtung (Option) ist dieser Typ besonders geeignet zum Anbau eines Ausblasschuhs. Selbst kleinste Mengen können über spezielle Zellenräder dosiert werden.
Zellenradschleusen dieses Typs werden insbesonders zum Dosieren in andere Fertigungsprozesse verwendet.
Gehäuse aus Guß Zellenrad aus Stahl oder Edelstahl. Auch mit außenliegenden Lager lieferbar.

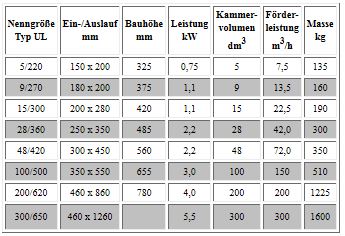

Austragsleistungen von 7,5 – 300 m³ werden über den Typ UL ermöglicht.
Das Gußgehäuse des Zellenradschleusentypes ist innen spezial behandelt mit einer Hartchromierung. Großdimensionierte Wälzlager mit Radialabdichtung und schräg gestellten Zellenräder garantieren ruhigen Lauf und geringes Blockieren des Zellenrades.
Der Typ UL mit außenliegenden Lagern ist geeignet zum Dosieren von heißen und abrassiven Schüttgütern.
Die außenliegenden Lager gewähren lange Standzeiten.

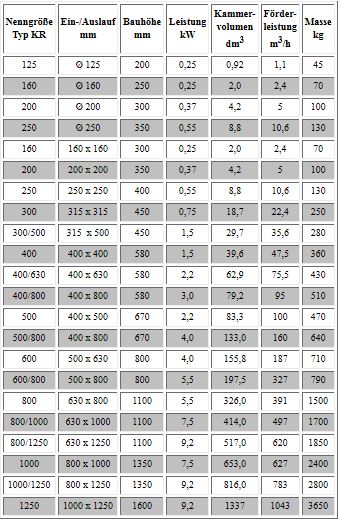

Zellenradschleusen des Typ KR eignen sich zum Austragen von 5 - 1000 m³/h.
Das Gehäuse ist eine stabile Schweißkonstruktion. Motor wahlweise direkt über Kupplung angeflanscht oder mit Kettenuntersetzung. Bis 10m³/h sind die Zellen-radschleusen auch mit runden Einlauf lieferbar. Zellenradschleusen optional mit Schleiß- und Dichtleisten sowie außenliegende Lager erhältlich.
Funktionsweise:
Zellenräder mit 8-10 Zellen dosieren die Schüttgüter und über die Drehzahl des Getriebemotors wird die Dosierung bestimmt. Eine Änderung der Dosiermenge kann über Kettenradänderung Handregelgetriebe
oder frequenzgeregelte Motoren erfolgen.
Über einen Ausblasschuh kann das Schüttgut optimal und direkt in eine Niederdruckförderung aufgegeben werden. Je nach Schüttgut und Fließverhalten des Schüttgutes ist es möglich, daß kein 100% Füllgrad der Zellen erreicht wird.
Technische Daten:
Zellenradschleusen mit Motorenanordnung über Kettenräder ermöglichen eine kurze Bauform.
Drehzahlüberwachung und großdimensionierte Motoren mit Temperaturüberwachung über Kaltleiter gewähren höchste Betriebssicherheit
Sonderausführungen:
- druckstoßfest bis 10 bar und flammendurchschlagsicher mit DMT-Zertifikat
- Sperrluftanschluß
- Beheizte und gekühlte Ausführung

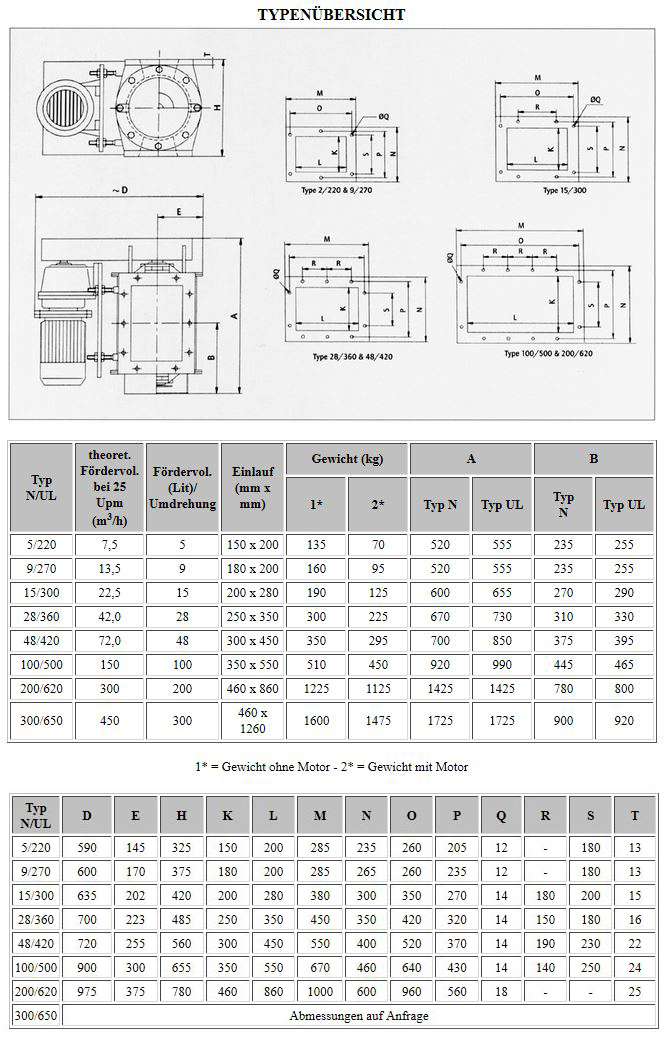

| Zellenradschleuse TYP N im Lagerdeckel integrierte Lagerung |
Zellenradschleuse TYP UL mit außenliegenden Lagern |
|---|---|
 |
 |
Vorteile:
- Dauergeschmierte Kugellager
- Ruhiger Lauf durch schräg gestellte Zellen des Zellenrades
- Verschleißschutz durch Hartverchromung
