Unterdruckklappe UDK

Die Unterdruckklappe dient als Druckausgleichsklappe in Rohrleitungen oder Behälter.

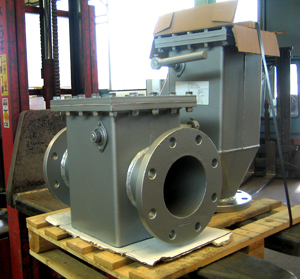

Unterdruckklappe UDKFunktion:
In der Situation "Unterdruck" ist der Außendruck der Luft höher als der Druck in der Leitung oder im Behälter. Folglich wird die Unterdruckklappe durch den Außendruck geöffnet, Außenluft strömt in die Rohrleitung  ein und stellt den Druckausgleich her.
Die gewichtbelastete Unterdruckklappe öffnet über den ganzen Durchmesser und die volle Menge Luft kann in die Leitung einströmen. Bei einer Feder belasteten Klappe erfolgt die Einströmung der Luftmenge über eine  Hysterese. Anfang wenig und je nach Öffnungswinkel strömt mehr Luft ein.

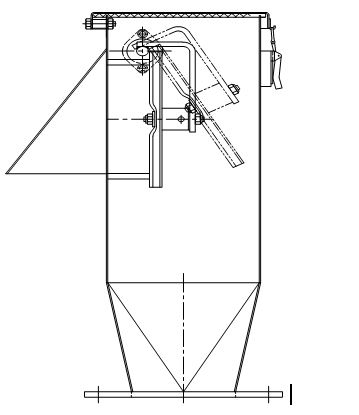

Skizze Klappe UDKDurch die Gewichtsbelastung entsteht im Gegensatz zu Federklappe keine Ermüdungserscheinung nach mehreren Schaltspielen.
Sie kann daher auch als Absicherung bei Saugförderungen verwendet werden. Durch das Gewicht lassen sich je nach Bedarfsfall die Druckverhältnisse genau einstellen.
Der Einstellbereich liegt zwischen -5 mbar und – 40mbar (andere Drücke auf Anfrage.)

Standardwerte:
Unterdruck:    -5 mbar bzw. nach  Kundenwunsch
Druckbereich -5 bis 100 mbar
max. Luftdurchlass:   2200 m³/h
Temperatur:   80 ° C

Unterdruckklappe UDKDie Unterdruckklappe kann optional mit Endschalter ausgestattet werden um eine Kontrolle im Leitstand zu haben wenn dies erforderlich ist.
Die Unterdruckklappe ist weitgehend wartungsfrei.
Die Klappe gibt es für vertikalen als auch horizontalen Einbau. Anschluss über Flansch oder Bördel.
In gleicher Ausführung gibt es die Klappe auch als Überdruckklappe.
Die Unterdruckklappe bzw. die Überdruckklappe findet ihre Anwendung meist im Rohrbereich als Ausgleichklappe von niedrigen Drücke in der Leitung oder auch als Druckausgleich im Belader bzw. bei der Zentralentstaubung.
