Pneumatischer Klopfer

KlopferdatenAufbau und Wirkungsweise
Bei dem Pneumatischen Klopfer wird durch die spontan freiwerdende gespeicherte Druckluftenergie eine sehr hohe Schlagarbeit erzielt.

Die Skizze zeigt den Aufbau:
Der als Dauermagnet ausgebildete Schlagkolben (1) haftet in der Endlage an der Ankerplatte (2) bis die durch den Deckel (3) zugeführte Druckluft die Magnetkraft überwindet.
Der Schlagkolben löst sich von der Ankerplatte, wird von der gespeicherten Druckluft sehr schnell beschleunigt und trifft mit 6 bis 7 m/s auf den Schlagbolzen (4) auf, der den Schlag auf die Silowand überträgt.
Wird der Klopfer entlüftet, so drückt die Feder (5) den Schlagkolben in die Ausgangsstellung zurück.

Anwendung
Der Pneumatische Klopfer wird bei Schüttgütern mit Materialflussstörungen wie Brücken-, Schacht- und Restebildung angewendet, wenn die hochtourigen Vibratoren oder Rüttler mit den weichen sinusförmigen Schwingungen nicht wirksam sind.

Klopferskizze

Die Wirkung des Klopfers ist mit dem berüchtigten "Silohammer" vergleichbar, ohne dass jedoch verbeulte Siloausläufe den Materialfluss zusätzlich erschweren.
Der Pneumatische Klopfer erzeugt einen idealen elastischen Stoß, der als Schlagenergie E=mv²/2 und als Impuls J=mv angegeben wird.
Eine Schlagkraft oder Unwucht wie bei Vibratoren gibt es nicht.
Die Wirksamkeit des Klopfers wird mit folgender Regel beurteilt:
Kann mit einem Handhammer das Produkt zum Fließen gebracht werden, so ist auch ein Pneumatischer Klopfer wirksam.
Beim Auftreten der Materialflussstörungen kann diese vom Bedienungspersonal durch die Betätigung eines Schalters oder Ventils beseitigt werden oder die Materialflussstörung wird von einer Steuerung vorbeugend verhindert.
Die Größe und Anzahl der Pneumatischen Klopfer für einen runden 60°-Konus kann als Richtwert dem nebenstehenden Diagramm entnommen werden.
An rechteckigen Behältern werden die Klopfer an den beiden längeren Seiten angeordnet.
Während der Förderung aus Silos werden Taktzeiten von 5 bis 20 Sekunden gewählt.
Es darf nicht zuviel geklopft werden, da sich sonst das Produkt verdichtet.
Kontinuierlich anfallende Produkte in Filtern und Sprühtürmen werden regelmäßig mit Taktzeiten bis zu 30 Sekunden abgeklopft.
Zu dicke Produktschichten können sich lawinenartig lösen und den Auslauf verstopfen oder die nachfolgenden Maschinen überlasten.

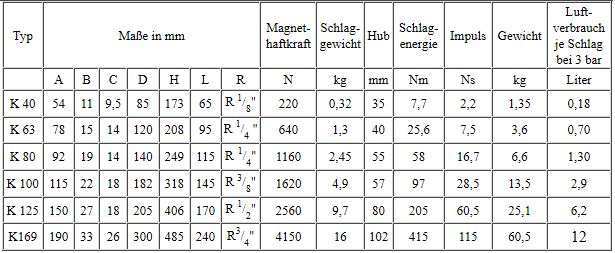

Tabelle Klopfer
