Flow Bow, Rohrweichen, Rohrkupplungen und Double Line Rohre

Rohrweiche Typ SRW

Zur Umlenkung eines Förderstromes in zwei Rohrleitungen bei pneumatischen Hoch- und Niederdruck-Förderungen

RohrweicheAnwendungsgebiete
Die Rohrweiche Typ SRW ist eine Zweiegerohrweiche für den Einsatz in pneumatischen Hoch- und Niederdruckförderanlagen. Geeignet zur Förderung von trockenen, nicht klumpenden, pulverförmigen bis abrassiven Schüttgütern.
Aufgrund variablem Dichtmaterial sind Schüttgüter mit Temperaturen bis 180° C problemlos förderbar.
Die Materialpolsterbildung bei der Dichtstromförderung verlagert die Verschleißzone in das Materialpolster.

Funktionsweise
Die Verteilung des Fördergutes erfolgt durch Umlegen eines Schwenkarmes. Dieser Schwenkarm ist mit einem Dichtkegel mit leicht auswechselbaren Dichtungen versehen. Die Abdichtung erfolgt gegen gehärtete Innenringe. Die Umlegung erfolgt über einen pneumatischen oder elektromotorischen Schwenkantrieb.
Schwenkantrieb mit Endschaltern für die Stellungsanzeige. Pneumatischer Schwenkantrieb mit 5/2-Wege-Impuls-Magnetventil garantiert den sicheren Betrieb - auch bei Stromausfall.

Material/Ausführung
Gehäuse: Grau, Späro- oder Edelstahlguß
Schwenkarm: Sphäro- oder Edelstahlguß
Dichtring: Gummi, Silikon, Viton
Lackierung: Hammerschlag silbergrau

Pneumatischer Schwenkantrieb
Betriebsdruck: 10 bar
Steuerdruck: 5 bar
Endschalterbox mit mechanischen oder induktiven Endschaltern
Magnetventil-Spulenspannung: 24 V DC/24 V AC/230 V AC
Als Steuerventil wird ein 5/2-Wege-Impuls-Magnetventil eingesetzt.

Motorische Rohrweiche




Motorische Rohrweiche (Beispiel)





Elektromotorischer Antrieb
Betriebsdruck: 10 bar
Spannung 400 V/AC
Endschalterbox mit mechanischen oder induktiven Endschaltern

Handantrieb: mit Handschwenkhebel
Betriebsdruck: 10 bar

Vorteile
- Materialpolsterbildung bei Dichtstromförderung
- Verschleißzone verlagert sich in das Materialpolster
- Bei Stromausfall verbleibt der Schwenkarm in der angewählten Stellung
- Dichtringe sind ohne Demontage bei kürzesten Stillstandszeiten auswechselbar
- druckdicht, auch im Niederdruckbereich

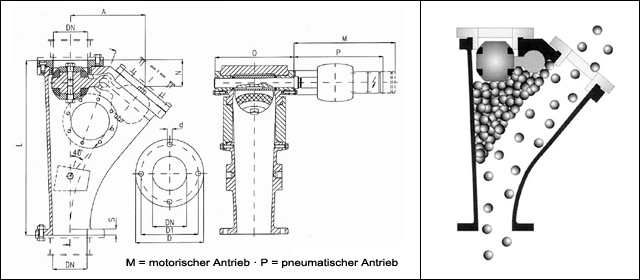

Masszeichnung Rohrweiche TYP SRW/PS mit pneumatischen Schwenkantrieb

Masszeichnung Rohrweiche

Masstabelle Rohrweiche TYP SRW/PS mit pneumatischem Schwenkantrieb

Masstabelle Rohrweiche
