Über-/Unterdruckklappe SDAK
Für höchste Silo-Sicherheit durch optimalen Druckausgleich
Anwendungsgebiete
Die Über-/Unterdruckklappe TYP SDAK ist ein Sicherheitsorgan für Silos, welche pneumatisch befüllt werden.
In Ihrer kombinierten Ausführung können Überdruck sowohl auch Unterdruck bei der pneumatischen Befüllung (entstehend durch Absaugventilatoren oder Wächteneinstürze) ausgeglichen werden.
Der optimale Schutz des Silos ist durch die wartungsfrei Konstruktion der SDAK gewährleistet.
Funktionsweise
Die gewichtsbelasteten, kugelgelagerten Klappen werden durch den Außen- bzw. Silo-Innendruck geöffnet.
Im nichtbeaufschlagten Zustand sind die gummibelegten Klappenteller staubdicht. Bei einem Unterdruck
von mehr als 5 mbar wird die Unterdruckklappe durch den Außendruck geöffnet. Außenluft kann zum Druckausgleich in das Silo strömen. Bei auftretendem Silo-Innendruck öffnet die mit einem verstellbaren Gewicht ausgestattete Klappe. Der Überdruck kann sich über die Klappenöffnung abbauen. Durch die Konstruktion wird gewährleistet, daß der Ansprechdruck sich nicht extrem erhöht und die Austrittsöffnung voll ansprechen kann.
Material/Ausführung
Als Werkstoff stehen Stahl und verschiedene Edelstähle zur Auswahl.
Lackierung: Hammerschlag silbergrau
Standardgrößen: 150 und 300 mm Ø
OPTION: Als Option kann die Klappe zur Signalisierung mit berührungslosen Näherungsschaltern ausgerüstet werden. Für die Verwendung auf Silos und Behältern in geschlossenen Hallen kann die Klappe mit einem Abluftstutzen geliefert werden, so daß die aus dem Silo entweichende Luft durch Rohrleitungen abgeleitet werden kann.
Vorteile
- Weitestgehend wartungsfrei
- Alle Lager dauerhaft fettgeschmiert
- Austrittsöffnung voll wirksam durch gewichtsbelastete Klappenteller
- Überdruck-Bereich stufenlos einstellbar
Technische Daten
Die Über-/Unterdruckklappe wird im Werk bei einer Über-/Unterdruckprüfung auf den jeweils geforderten Wert eingestellt. In der Regel, wenn keine speziellen Forderungen bekannt sind, wird folgende Einstellung vorgenommen:
| Ø 150 mm | Ø 300 mm | |
|---|---|---|
| Überdruck | 60 mbar | 60 mbar |
| Unterdruck | 5 mbar | 5 mbar |
| Temperatur | 80°C | 80°C |
| Luftdurchlass maximal |
2200 m³/h | 8500 m³/h |
| Höhere Einstell- und Temperaturbereiche auf Anfrage. | ||

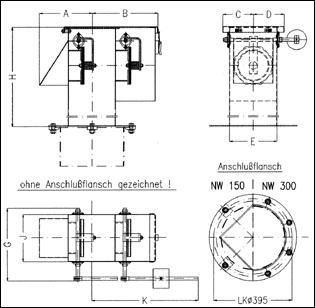

Masszeichnung Über-/Unterdruckklappe TYP SDAK 150/300
Masstabelle Über-/Unterdruckklappe TYP SDAK 150/300
| DN | A | B | C | D | E | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|
| 150 | 265 | 355 | 154 | 154 | Ø 240 | 380 | 706 | 240 | 540 |
| 300 | 427 | 617 | 260 | 260 | Ø 323/240 | 700 | 902 | 420 | 810 |
