Rohrförderschnecken

zur horizontalen und ansteigenden Förderung  (bis 45°) von trockenen, pulverförmigen bis körnigen Schüttgütern

SchneckeStandardrohrdurchmesser und ein Baukastensystem zum Aufbau der Schnecken garantieren Qualität und ein optimales Preis-Leistungs-Verhältnis.
Die Standardgetriebe wurden speziell für die Baustoffindustrie entwickelt.
Es stehen zwei Getriebetypen mit je drei Übersetzungsverhältnissen zur Auswahl. 4-polige IEC-Normmotoren in der Leistung von 2,2 bis 22 kW ermöglichen ein
breites Spektrum von Förderleistungen. Die kompakte Bauweise, progressive Wendelsteigung und insbesondere die federbelastete Stopfbuchsenabdichtung
sind wesentliche Bestandteile für einen störungsfreien Betrieb.

Das Standardgetriebe ist mit der Schneckenwendel und den Lagereinheiten durch wartungsfreundliche Vielkeilwellenverbindung verbunden und ermöglicht größte Flexibilität bei der Planung, Fertigung, Einbringung und Montage der Förderschnecken.

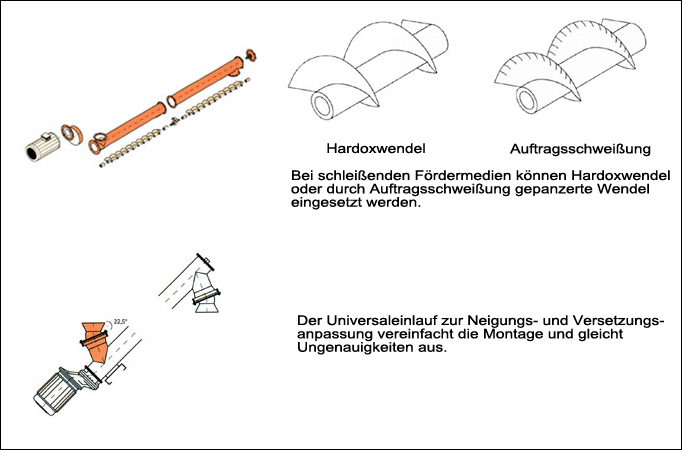

Individuelle Schneckenein- und -auslaufgestaltung mittels Flansch, Rohrwulst oder Universaleinlauf zur Neigungs- und Versetzungswinkelanpassung ergänzen das Baukastensystem und vereinfachen die Montage. Hardoxwendel oder je nach Fördermedium sonderbehandelte Schneckenwendel ermöglichen optimale Standzeiten auch unter extremen Einsatzbedingungen.

Technik

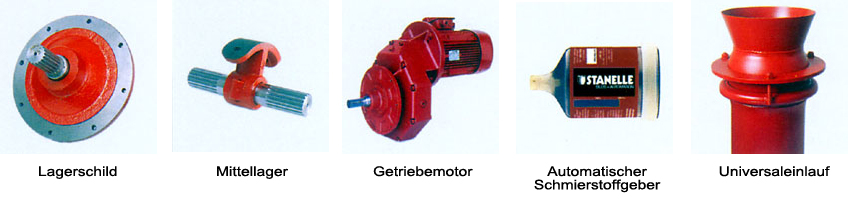

Schneckenteile

Standardübersetzungen
Zur optimalen Auslegung stehen zwei Getriebetypen und 4-polige Motoren von 2,2 - 22 kW zur Auswahl.
Bei verringerter Drehzahl und Leistungsdurchsatz kommen schwächere Motoren zu Einsatz. Optional stehen zur Verringerung der Drehzahl 6-polige Motoren und Sondergetriebe zur Verfügung.
Bitte fordern Sie ein Einsatzdiagramm an!

Standard Wendelsteigung progressiv
Durchmesser 168 193 219 273 323
Wendelsteigung im Einlaufbereich 100 120 140 160 200
Fortführende progressiv 150 170 200 250 300



Förderschnecken mit Standardwendelsteigung neigen je nach Fließverhalten des Materials und einer
Steigung unter 10° zum Durchschießen. Ein Nachlaufen des Fördermediums nach Schneckenstillstand ist ebenfalls nicht auszuschließen. Wir empfehlen den Einbau von Nachlaufklappen am Schneckenauslauf.

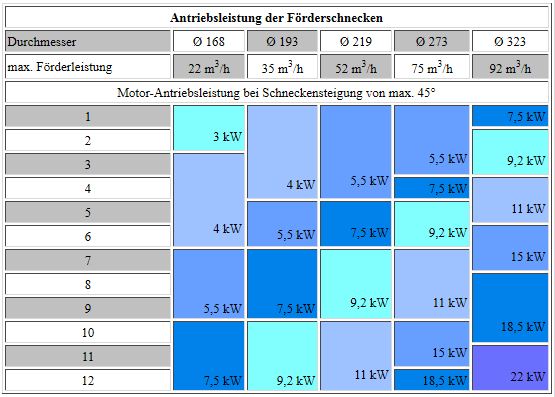

Tabelle Antriebsleistung

Die Tabellenwerte beziehen sich auf Zement bei einem Medien-Schüttgewicht von 11,5 t/m3 bei gleichmäßigem Materialeintritt in die Förderschnecke. Die Antriebsleistungen beziehen sich auf 4-polige Elektromotoren nach IEC-Norm (Bauform B5). Die Leistung kann sich proportional in Abhängigkeit von Schneckensteigung und Fördermedium bis zu 10% verringern. Tabellenwerte ohne Gewähr.

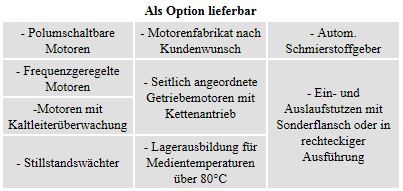

Optionen

Masstabelle Standard Ein- und Ausläufe (PDF)

Einbau- und Anschlussmaße Standard-Anschlussflansch (PDF)
