Zwischenflanschklappen
Universell einsetzbare Zwischenflanschklappe gemäß EN-593.
Die Vielfalt der zur Verfügung stehenden Basismaterialien ermöglicht die
Verwendbarkeit in verschiedenen Einsatzgebieten.
Aluminiumversion - Lieferbare Nennweiten: DN 50 - DN 400
Allgemeine Hinweise:
- Einsetzbar als Regel- und Absperrarmatur
- Isolierbauhöhe gemäß Ablagenverordnung
- Einbaulage beliebig
- Mehrfache Wellenlagerung
- Wartungsfrei
- Demontierbar, sortenreines Recycling gegeben
- Bei max. Druck wird ab DN 200 eine durchgehende Welle (TS-Version) geliefert.
Einsatzgebiete, z.B.:
- Chemische und petrochemische Industrie
- Wasser- und Abwassertechnik
- Pneumatische Fördertechnik
- Schiffbau
- Kraftwerkstechnik
- Nahrungsmittelindustrie
- Gebäudetechnik
- Für Farben und Lacke ist eine silikonfreie Ausführung lieferbar
Technische Merkmale | |||
---|---|---|---|
Nennweiten: | DN 20 -DN 1200 (DN 20 nur PN 10/16) |
Kennzeichnung: | DIN EN 19 |
Baulänge: | EN 558 Reihe 20 (DIN 3202 T3 K1) ISO 5752 Reihe 20 API 609 Tabelle 1 BS 5155 Reihe 4 |
Dichtheitsprüfung: | DIN 3230 T3 BO, BN (Leckrate 1) ISO 5208, Kategorie 3 API 598 Tabelle 5 ANSI B 16-104, Class VI |
Flanschanschluss- mass: |
DIN 2501 PN 6/10/16 ANSI B 16.5, Class 150 MSS SP44 Class 150 AWWA C 207 AS 2129 Tabelle D und E BS 10 Tabelle D und E JIS B 2211-5 K JIS B 2212-10 K |
Gebrauchsnorm: | EN 593 (DIN 3354) |
Bördelflansche: | DIN 2641 und DIN 2642 | Temperaturbereich: | -20°C bis +160°C in Abhängigkeit von Druck, Medium und Werkstoff |
Aufschweißflansche | DIN 2576 | Zul. Betriebsdruck: | max. p 16 bar |
Form der Gegen- flanschdichtflächen: |

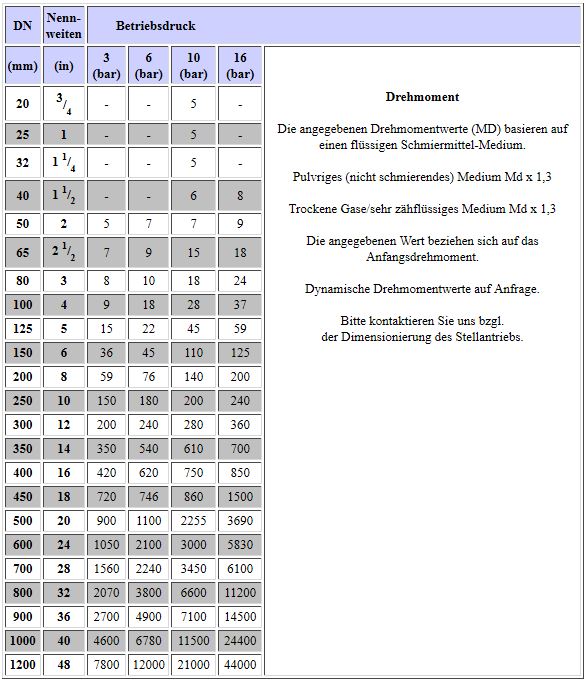

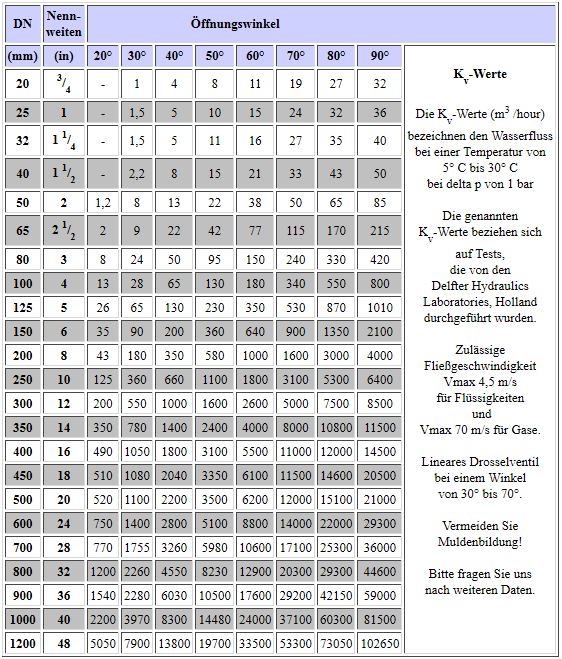

DIN 2526 Form A-E, ANSI RF | Zul. Differenzdruck: | max. delta p 16 bar |
Kopfflansch: | EN ISO 5211 NF E 29-402 |
Verwendung bei Vakuum: | bis 0,2 bar absolut, höheres Vakuum in Abhängigkeit von Temperatur und Medium |
